给料设备多见于农业机械及化工机械等领域，其主要功能是将已加工或待加工物料经过给料设备输送给其它工位，也是流水作业自动化的必备设备。根据使用场合的不同，给料机在结构上也有所区别，常见的有振动给料机。

振动给料机的工作原理是利用振动器中的偏心块旋转产生离心力，使料厢、振动器等可动部分作强制的连续的圆或近似圆周运动。物料则随料厢在倾斜的箱面上缓慢下移，并连续均匀地将物料送至受料口内，完成给料操作。工作过程中，振动给料机料箱受自振频率下的交变荷载容易发生疲劳损坏，因此在起初结构设计时应注意避免应力集中，在保证给料机可靠性的同时又可以提升工作效率。

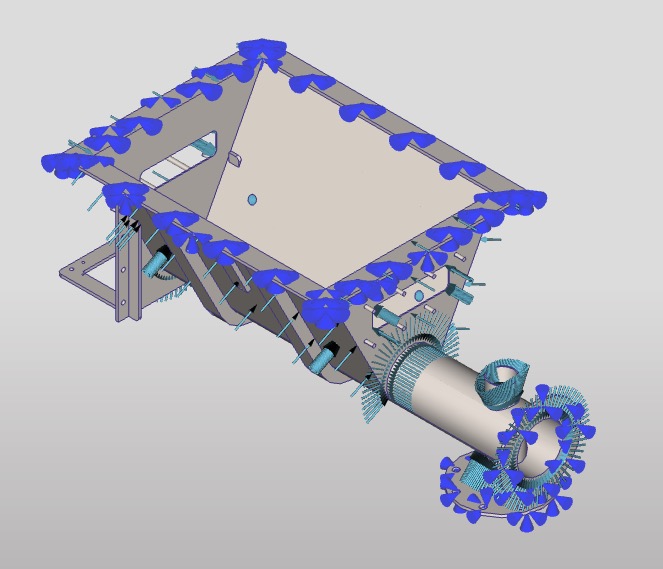

传统方法上，可以采用Ansys对料箱进行模态分析，计算出指定阶数的固有频率，进行动力学分析，模态分析涉及到的理论较为复杂，一般初学者不易掌握。采用Simright Simulator对料箱进行结构设计时可仅考虑料箱受物料压力下的变形，如下图所示模型。

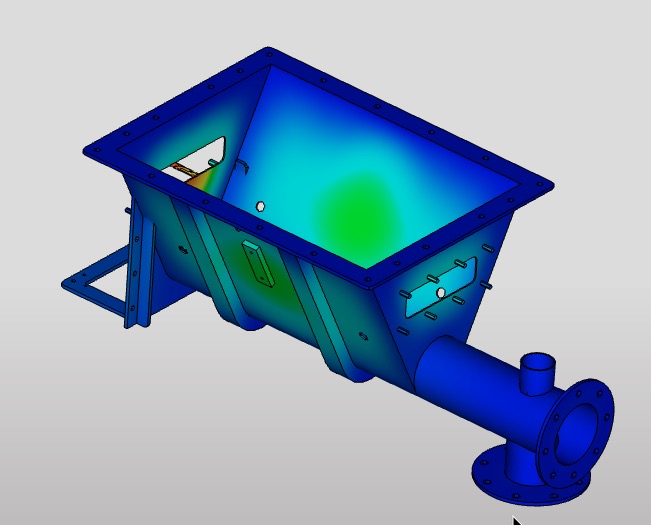

将模型导入Simulator后对料箱内表面及管道处施加压力，在出料口施加面荷载；料箱顶部固定三个方向自由度，选择材料后划分网格提交求解。位移云图及应力云图如下所示。

从位移云图可以看出最大位移发生在料箱侧面连接柱上，从应力云图可以看出应力分布多集中在料箱底部及斜面上，因此在设计时可考虑在料箱斜面或底部设置小通孔避免应力集中，此外还应避免料箱侧面连接柱容易发生弯曲断裂的风险。
