航空航天技术作为经济实力发展的象征，近年来受到国家的大力扶持。航空技术研发的一项关键指标就是发动机的设计，以往我国航空发动机多依赖国外进口，而自主生产的发动机因其缺陷性难以在整个领域内普及。仔细研究可以发现，国产发动机的关键零部件制造精度难以满足设计需求，这给我国航空技术发展带来了巨大阻碍。

自有限元方法问世以来，其计算结果的精准性及低成本性扩展了它在众多领域中的应用，整体叶轮是航空发动机的核心部件之一，其结构复杂，叶片薄且扭曲大，叶片间隔小，经常在高温、高压、高转速的条件下工作。因使用场合环境的特殊性，发动机对整体叶轮加工有一定的要求。

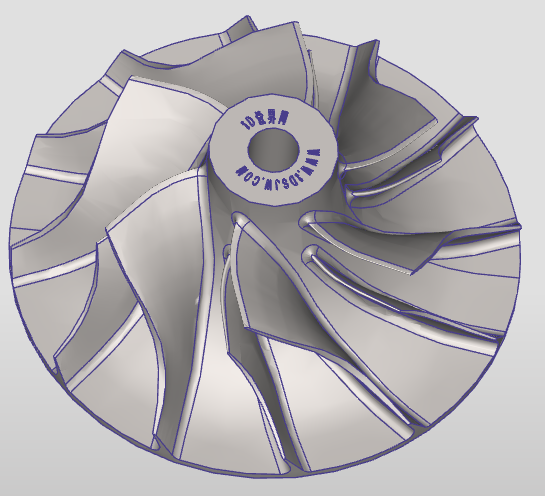

Ansys等有限元软件对叶轮分析主要集中在流体及模态分析层面，以此得出叶轮自振频率及振型。Simright Simulator考虑将叶轮模型简化为静力学问题，对叶轮圆孔中心施加约束，并对叶轮施加面荷载，计算出的结果可为后续动力学分析提供依据。如下图所示叶轮模型，曲面为非可展直纹面，可通过UG等三维软件建模，加工方式为五轴数控机床侧铣。

在Simulator中导入模型后赋予钛合金材料，钛合金强度高，耐蚀性和耐热性好，早在上世纪60年代就发展为航空发动机零部件用材料。此外，对模型施加面荷载模拟叶轮受力转动，施加圆孔中心约束固定叶轮，划分网格后提交求解。

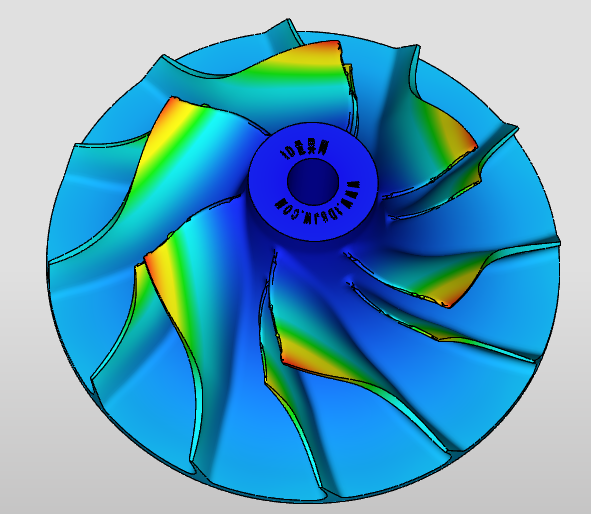

如上图所示位移云图及应力云图，最大位移发生在叶片顶部，最大应力发生在圆孔根部，可知叶轮在工作过程中叶片顶部最容易发生变形，在现场检测过程中应尤其关注。 Simright Simulator作为一款在线仿真软件，其便捷性奠定了它特有的行业价值，追求计算过程的简化更是它设计初衷和应有之义。
